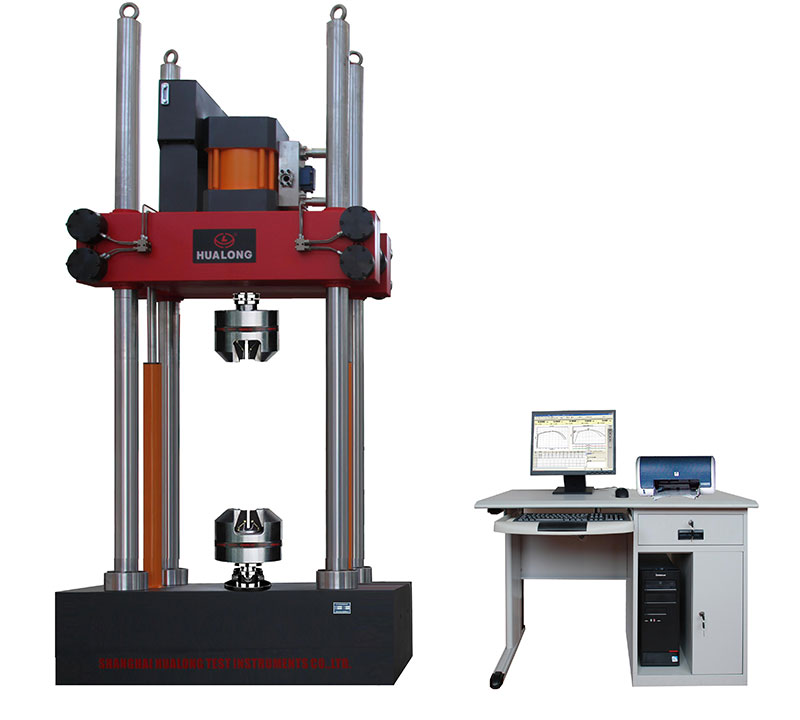

电液伺服动静万能试验机（作动器上置式）

1. 设备功能概述：

   1、该设备用于测试金属、非金属及复合材料在室温及高低温下的动态特性；能实现正弦波、三角波、方波、锯齿波、反锯齿波、脉冲波、随机波（自定义 ）等波形；可进行拉拉、压压、拉压、低周疲劳、高周疲劳等力学试验；可实现不同温度下的环境模拟试验。

   2、试验机由电气控制器、伺服阀、负荷传感器、位移传感器与计算机共同组成的闭环伺服控制系统，可自动地控制试验过程，并自动测量试验力、位移、变形等试验参数。操作灵活方便，移动横梁升降、锁紧、试样夹持均由按钮操作完成,采用液压伺服驱动技术加载、疲劳级动态负荷传感器和MTS高分辨率磁致伸缩位移传感器测量试件力值和位移；德国EDC580全数字化的测控系统实现力、变形、位移PID控制，各控制之间可平滑转换。试验软件在Win7中文环境下工作，数据处理功能，试验条件和试验结果自动存盘，显示和打印；遵循ASTM标准的所有控制、分析软件 ，可以实现应力控制、应变控制等调控方式，可以自定义起始频率、终止频率、幅值等试验参数可按试验要求，设定试验参数，试验条件，控制试验机自动进行试验。

   3、满足GB/T 2611-2007 《试验机通用技术要求》；JB9397—2002《拉压疲劳试验机技术条件》等标准要求。

   4、液压伺服油源需静音设计，任意工作状态，距油源1米，噪音≤55 dB；能长时间持续运行油温控制在55℃以内；具备一定的自我保护功能，当油温过高、液压油不足、功率过载、疲劳试验结束时，会自动关闭电机并有报警提示；可与计算机通讯，可通过上位机软件控制油源。

2. 主要规格技术指标：

   7、主机试验力的规格：20KN/25KN/ 50KN/100KN/250KN/500KN

   8、试验力测量范围：满量程的2%～100%FS；

   9、试验力分辨率：负荷1/±250000码；

   10、试验力示值精度±0.5% ；

   11、位移测量范围0～100mm；

   12、位移测量分辨率： 0.001mm；

   13、位移测量示值相对误差±0.5%；

   14、试验频率范围 0.01～50Hz；

   15、疲劳次数≤ 2*10⁸次（任意设置）；

3. 基本配置：

1. 两立柱/四立柱结构主机（作动器安装于横梁上端，移动横梁液压驱动升降、液压锁紧）1台

2. 定制进口品牌轮辐式疲劳级负荷传感器（重复性：±0.02%FS；安全过载：300%）1只

3. 直线伺服作动器（采用双出杆双作用对称结构，额定工作压力：21Mpa；活塞行程：100mm）1套

4. MOOG伺服阀(流量规格： 38 L/min; 工作压力：28 Mpa)1只

5. MTS磁致伸缩位移传感器（测量范围：100mm；分辨率：0.5um；重复精度：0.001%）1只

6. 德国DOLI EDC-580全数字化伺服控制器1台 DOLI公司全数字控制系统EDC580是功能齐全的新一代产品；它们是材料及结构试验机的全闭环控制和数据采集的专用电子系统。偏重于从复杂的静态试验到常规的一二十赫兹的动态试验直至250赫兹的高频动态试验应用。

• EDC580主要技术指标：

• 控制单元：可实现闭环控制功能，可在任意采集信号进行全数字PID控制，闭环控制频率：10kHz；

• 伺服阀驱动单元：二级伺服阀驱动控制；

• 频率范围：0.001-1000Hz，频率分辨率：0.001 Hz；

• 控制波形：正弦波、三角波、方波、斜波等；

• 信号分辨率：1/250000

• 控制方式：力、位移、变形PID闭环控制，可实现任意控制模式的平滑无扰切换；

1. 日本不二越油泵1只

2. 液压强迫式夹具（上下夹头具有防旋转功能：1～8mm钳口1副；φ8～φ16mm钳口1副；25×25mm钳口1副）1套。

3. 用户可选配高低温环境箱（做常温试验时，可将环境箱推到主机后面）1套







1)、工作温度范围；-70℃ ～ +350℃

2)、拉杆孔径：Φ50

3)、制冷/热方式：法国TAIKANG压缩机组4)、高低温箱外型尺寸：540X480X650

5)、高低温箱内型尺寸：240X340X450

6)、温度波动度： ±2℃；

7)、温度均匀度：≤±2.0℃；

8)、温控器规格：日本导电控温仪表，多级PID调节，支持编程实现连续升温和降温

9）、功率：5kW。
